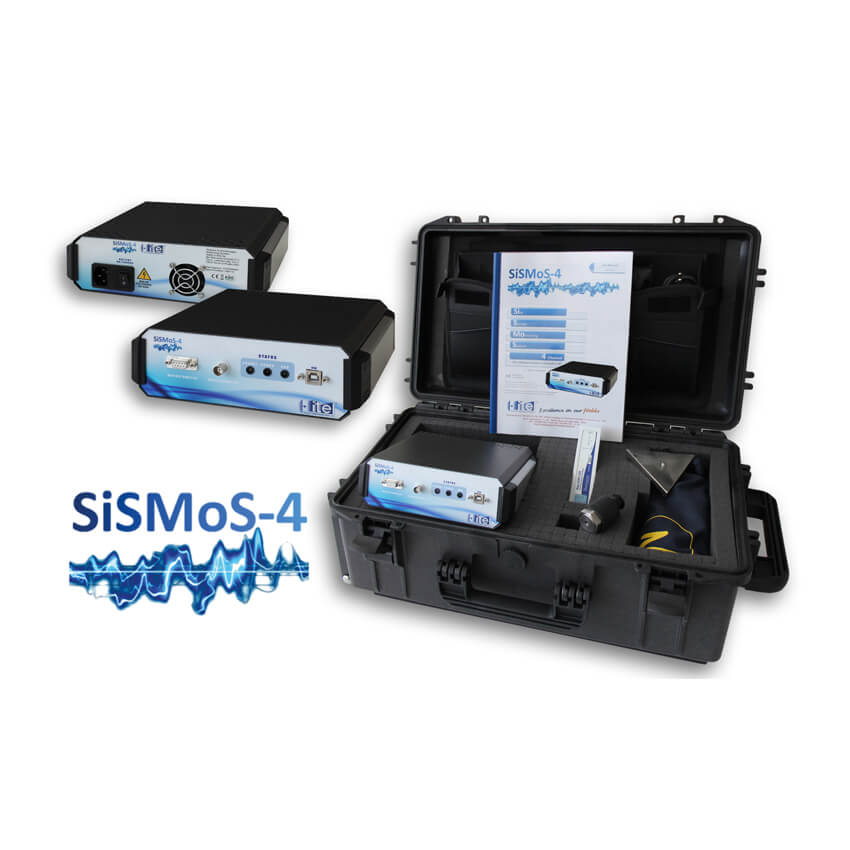

SiSMoS-4: Site Survey Monitoring System

Il SISMOS-4 offre un sistema di acquisizione veloce, a quattro canali a 24 bit, basato su PC, con-logger e analizzatore di spettro per sensori fluxgate della Bartington Instruments e accelerometri con lo standard industriale ICP. Le applicazioni includono il monitoraggio ambientale (EMI e vibrazioni) per le indagini pre-installazione per i sistemi di risonanza magnetica, microscopi elettronici ed apparecchiature similar-sensitive.

L’acquisizione dei dati SISMOS-4 è eseguita o su tre canali per il fluxgate triassiale o su singolo canale per accelerometri monoassiali e fornisce plot  sia nel dominio temporale che  della frequenza rilevando andamenti sia lenti che veloci.

La conversione delle informazioni tempo-varianti in uno spettro di frequenza viene eseguita mediante l’algoritmo  di fast Fourier transform (FFT). Quando viene utilizzato come un data-logger, i dati memorizzati  nel dominio temporale possono essere registrati (per lunghi periodi), per poi essere richiamati e post-elaborati sia nel dominio del tempo sia in quello della frequenza.

Il sistema, controllato dal software, è connesso al PC dell’utente tramite l’interfaccia USB. Prima di  avviare l’acquisizione dei dati,  è necessario configurare il sistema dall’apposita pagina dei settaggi.

ULTERIORI FUNZIONI Offerte dal Sistema SISMOS-4 comprendono:

  • Plot selezionabili dei dati temporali o spettrali
  • Post-processing dei dati (operazioni di filtraggio e di “averaging”)
  • Disponibilità di cursori e marcatori
  • Esportazione dei dati del grafico in file.xls (Excel) o file.csv (comma-separated values) formato delimitato da tabulazioni, che è accettato dalla maggior parte delle applicazioni di foglio di calcolo
  • Esportazione dei Plot come immagini nei formati .bmp, .eps e .emf da poter utilizzare nei report.
  • Batteria ricaricabile con autonomia fino a 10 ore di funzionamento
  • Ampio Range di Frequenza: da 0 a 25,6 kHz [-3dB] (frequenza di campionamento massimo  51,2 kS/s)
  • Software compatibile con S.O. Windows XP e successivi.

L’unità hardware del SISMOS-4 contiene una batteria ricaricabile con 10 ore di autonomia in condizioni tipiche, per consentire il lavoro sul campo con un computer portatile. Per prolungare l’autonomia della batteria, l’ alimentazione  del sensore di campo è fornita solo quando l’utente deve utilizzarlo. Il sistema ideale per misure di campo magnetico e misure di vibrazioni, è adatto anche per registrare i campi magnetici  a frequenza di rete ( 50 / 60Hz ) e relative armoniche.

Specifiche tecniche

Numero canali di ingresso 3 per sensore di campo magnetico

1 per accelerometro o sensore acustico

Range della tensione di ingresso ±10 V
Risoluzione Convertitore Analogico Digitale 24 bit
Tipo di ADC Delta–Sigma (pre-filtraggio analogico)
Modalità di campionamento Simultanea
Opzioni di visualizzazione dominio della frequenza Spettro (RMS, peak-to-peak)

Densità spettrale di potenza (RMS/√Hz, p-p/√Hz)

Master Timebase Interno (f M)

Frequenza

Accuratezza

13.1072 MHz

±50 ppm max

Range frequenza di campionamento  (f S)

Minima

Massima

1.652 kS/s

51.2 kS/s

Accoppiamento input AC/DC selezionabile da software
Frequenza di taglio filtro AC

– 3dB

– 0.1 dB

0.5 Hz

4.6 Hz max

Corrente di eccitazione IEPE

(on/off selezionabile da software)

Minima

Tipica



2.0 mA

2.1 mA

Power on glitch 90 mA per 10 ms
IEPE compliance voltage 19 V max
Protezione da sovratensioni

(Rispetto al riferimento del telaio)

Per sorgenti di segnali connesse tra AI+ e AI-

Per sorgenti a bassa impenza connesse tra AI+ e AI-





±30 V

-6 to 30 V

Deriva del guadagno

Tipica

Massima

0.14 mdB/°C (16 ppm/°C)

0.45 mdB/°C (52 ppm/°C)

Accuratezza

Condizioni di misura

Gain error

Offset Error

Massima calibrata

(da -40° C a 70°C)

0.34% ± 0.03 dB

±0.14%, 7.1 mV

Tipica calibrata

(da 25° ± 5°C)

0.05% ± 0.005 dB

±0.006%, 0.3 mV

Massima non calibrata

(da -40° C a 70°C)

1.9% ± 0.16 dB

±0.27%, 13.9 mV

Tipica calibrata

(da 25° ± 5°C)

0.48% ± 0.04 dB

±0.04%, 2.3 mV

Deriva dell’offset

Tipica

Massima



19.2 mV/°C

118 mV/°C

   Guadagno

Tipico

Massimo

0.01 dB

0.04 dB

  Fase (fin in kHz) fin ? 0.045° + 0.04 max
Banda Passante

Frequenza

Planarità (fs = 51.2 kS/s)

0.45 ? fs

±40 mdB (pk-to-pk max)

Nonlinearitò di fase (fs = 51.2 kS/s) ±0.45° max
Stopband

Frequenza

Reiezione

0.55 ? fs

100 dB

Larghezza di banda senza Aliasing 0.45 ? fs
Crosstalk (1 kHz) -110 dB
Range dello spettro Selezionabile via software come: frequenza di campionamento o frequenza massima
Interfaccia USB2
Software Compatibile con Windows® XP e successivi
Range della temperatura d’esercizio -10°C to +50°C
Range della temperatura di stoccaggio -20°C to +70°C
Umidità 0 – 50%
Case Alluminio
Dimensioni 250 x 190 x 80 mm
Peso 3.5 kg
Connettori 1 x DB9  sensore di campo magnetico

1 x BNC  per sensore di vibrazione piezoelettrico ICP® o microfono preamplificato

1 x USB per  PC

1 x IEC per ingresso 110-220V

Potenza di uscita per sensore ±15 V, ±75mA
Ingresso sensore (campo magnetico) Non bilanciato
Sensore di vibrazione ICP® Adatto PCB Piezoelectronics
Batteria Interna ricaricabile, Ni-Mh 7.2V, con connettore universale per la carica
Autonomia della batteria 10 ore (tipicamente)
Tempo di ricarica della batteria 15 ore per carica completa
Potenza assorbita

Modalità “Attiva”

Modalità “Sleep”

900 mW max

25 mW max

Dissipazione termica (a 70°C)

Modalità “Attiva”

Modalità “Sleep”



930 mW max

25 mW max

Tensione di sicurezza Canale di Ingresso-Terra ±30 V max, CAT I
Impedenza di ingresso (sensore di campo magnetico) 1 MΩ
ICP® corrente costante 4mA ±20% per cavi fino a 1Km di lunghezza
Accessori opzionali Tripode e adattatore per sensori Mag-03

Valigetta rigida

Dimensioni valigia rigida 616 x 493 x 220 mm
Peso della valigia 12kg  (SiSMoS–4, Sensore Mag-03, cavo da 5m e tripode)
Conformità CE

2006/95/EC; Direttiva Bassa Tensione

2004/108/EC; Direttiva compatibilità elettromagnetica (EMC)

Compatibilità elettromagnetica EN 61326 (IEC 61326): Class A emissions; Basic immunity

EN 55011 (CISPR 11): Group 1, Class A emissions

AS/NZS CISPR 11: Group 1, Class A emissions

FCC 47 CFR Part 15B: Class A emissions

ICES-001: Class A emissions
