Schermature magnetiche per risonanza magnetica

La schermatura magnetica di un locale consiste, in linea di massima, nell’installazione parziale o totale di lastre in acciaio particolare sulle pareti: parziale, se l’intervento è circoscritto ad una sola parete o ad alcune pareti; totale, se l’intervento è esteso a tutte le pareti (pavimento e soffitto compresi).

Particolare cura deve essere riposta nella scelta del materiale impiegato le cui caratteristiche fisico-chimiche, unitamente allo spessore, possono variare a seconda dei casi e dipendono oltre che dal risultato finale che si desidera ottenere, anche dalla situazione ambientale al contorno che può presentare differenze, anche notevoli, fra sito e sito.

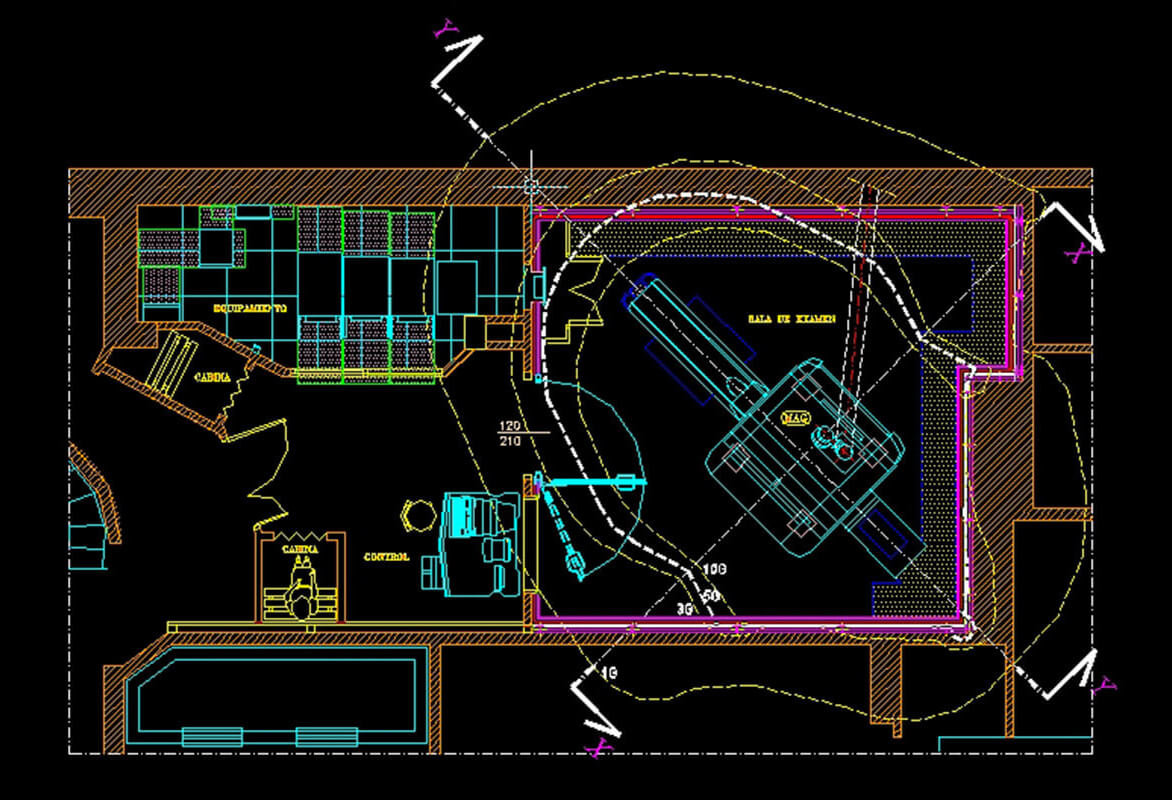

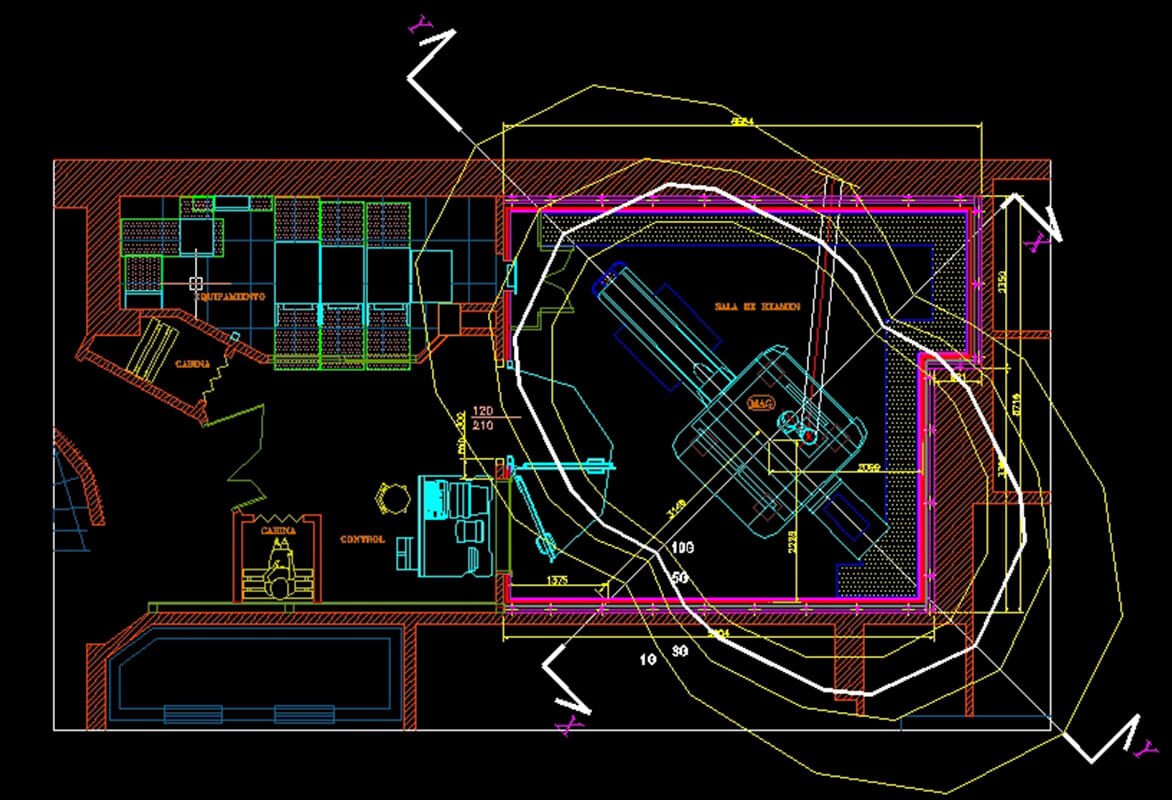

La progettazione di una camera schermata (parziale o totale) non può prescindere dalle caratteristiche dell’apparecchiatura RM e richiede un’accurata analisi al calcolatore che preveda gli effetti non solo sul contenimento del campo magnetico disperso ma anche e soprattutto sull’omogeneità di campo del sistema MR, in modo particolare ove sia previsto l’impiego di tecniche spettroscopiche.

La possibilità di realizzare le necessarie strutture di sostegno all’interno del sito di installazione e la disponibilità di spazio sono inoltre fattori determinanti per la progettazione di una schermatura magnetica.

La ITEL Telecomunicazioni utilizza per la progettazione degli schermi magnetici un software dedicato chiamato “Vector Fields OPERA” sviluppato dalla Vector Fields, leader mondiale nei software di simulazione relativi ai campi elettromagnetici. OPERA utilizza il metodo degli elementi finiti per calcolare la soluzione delle equazioni differenziali alle derivate parziali che descrivono i comportamenti dei campi elettrici e magnetici. Il modello reale viene ridotto in più step in un:

Potenti workstation permettono di effettuare la simulazione e l’ottimizzazione degli spessori degli schermi magnetici in modo da poter rientrare nelle specifiche progettuali del campo di induzione magnetica disperso e garantire l’omogeneità di campo nel volume di indagine clinica del magnete.

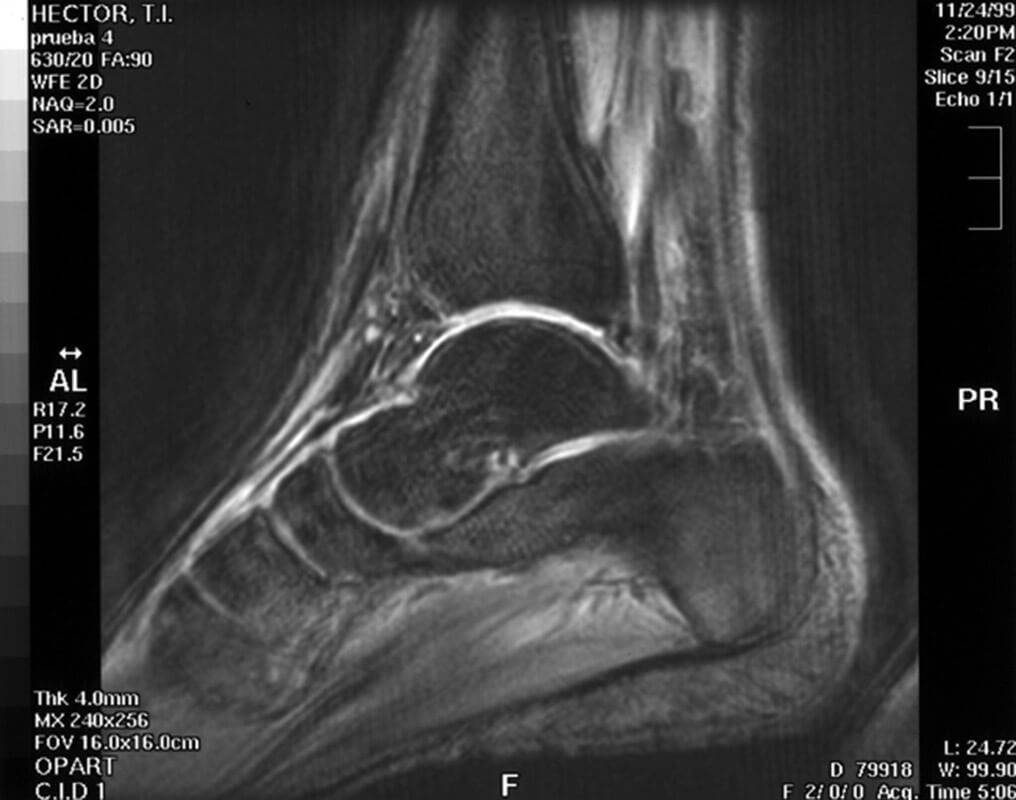

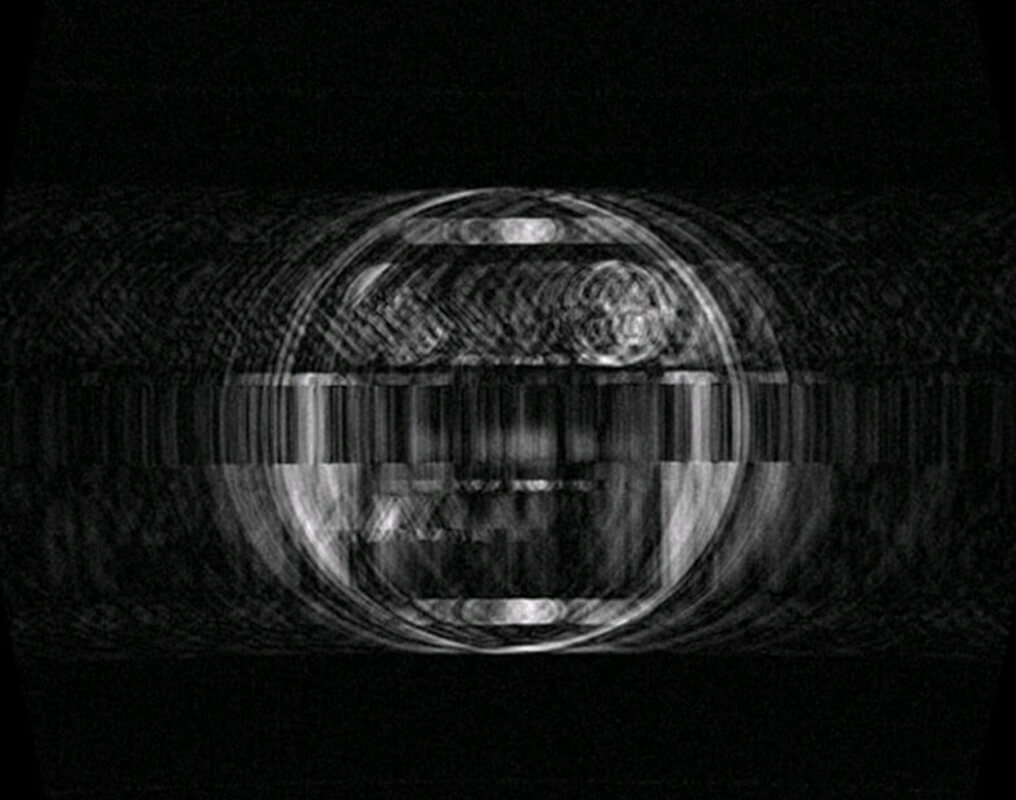

DIAMAGS FLASH è un sistema ad alte prestazioni, brevettato da ITEL, per la compensazione attiva delle variazioni di campo magnetico a bassa frequenza. Il sistema è in grado di schermare qualsiasi tipo di sistema RM dai disturbi magnetici ambientali AC/DC generati da metropolitane, linee ferroviarie e tramviarie, ascensori, masse metalliche in movimento, impianti di distribuzione di energia elettrica, che possono pregiudicare la qualità dell’immagine, rendendola inutilizzabile.

Tali interferenze possono determinare l’esclusione di molti potenziali siti.

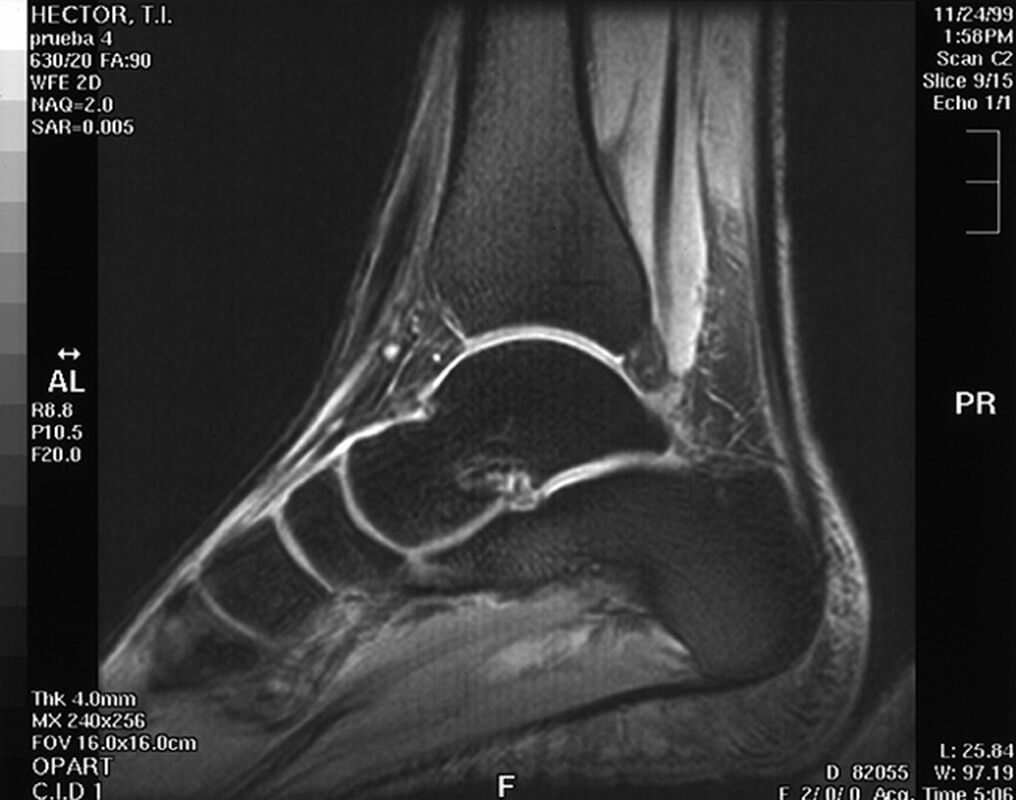

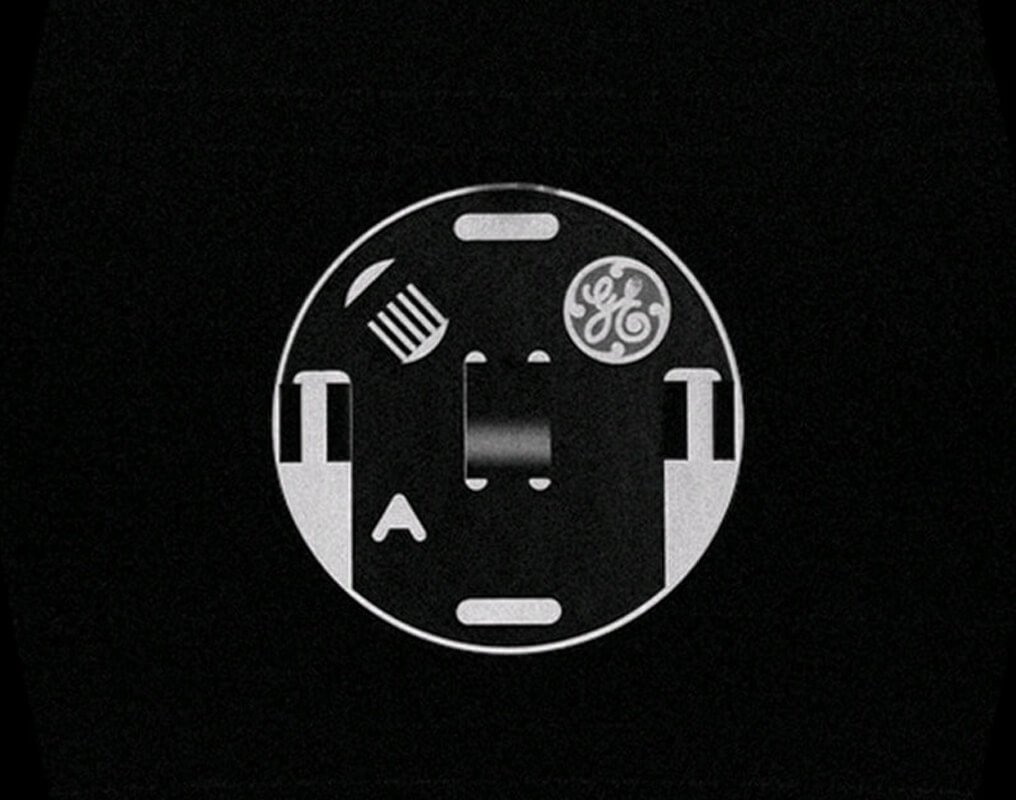

Grazie alle eccezionali prestazioni di schermatura attiva offerte da DIAMAGS FLASH, oggi è possibile installare una RM anche in siti molto disturbati.

Il DIAMAGS viene utilizzato per tutti i tipi di sistema RM sin dal 1997.

DIAMAGS FLASH rileva i campi magnetici interferenti tramite una sonda fluxgate, generando un controcampo che elimina l’interferenza.

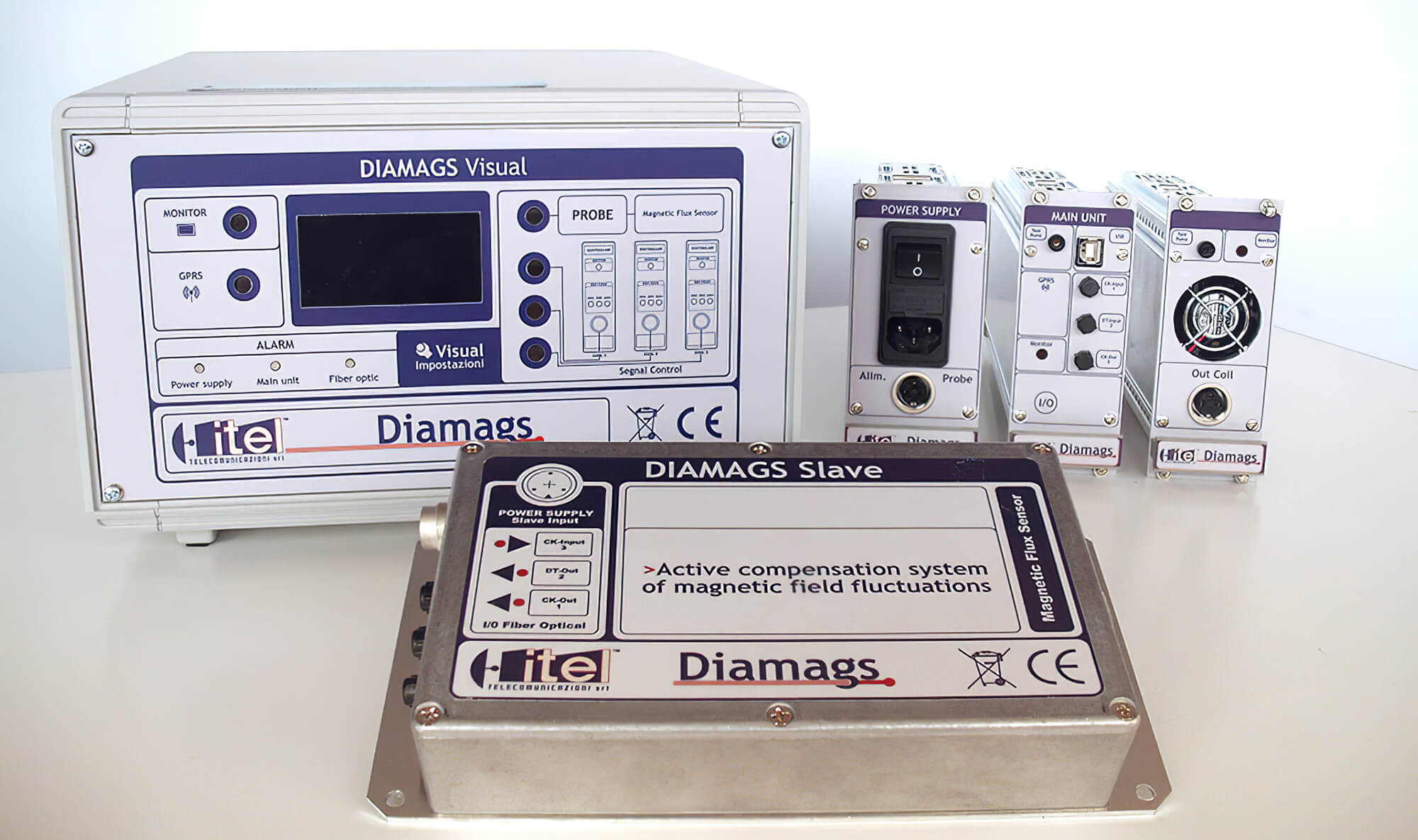

DIAMAGS FLASH è composto dai seguenti elementi: main, slave, sonda e bobine di correzione. Le bobine, in configurazione Helmholtz, si possono installare sul sistema RM, nascoste dai carter, oppure nel controsoffitto/pavimento e nelle pareti.

IL SISTEMA DIAMAGS FLASH VIENE UTILIZZATO ANCHE PER APPLICAZIONI IN MICROSCOPIA ELETTRONICA

L’impiego delle radiazioni nella diagnostica per immagini ha consentito negli ultimi decenni di raggiungere livelli eccellenti di diagnosi e prevenzione. Gli strumenti di ultima generazione consentono oggi esposizioni minime alle radiazioni ionizzanti, che tuttavia comportano un rischio per gli operatori e per i pazienti che può essere minimizzato utilizzando opportuni mezzi e sistemi di protezione.

La ITEL progetta ed installa schermature per radiazioni ionizzanti realizzate in materiale assorbente (barriere anti X e gamma) di spessore tale da contenere il campo di radiazioni in ogni punto accessibile ai lavoratori, entro i limiti fissati dalla normativa in vigore.
